كسارة الحجر الجيري المتنقلة: تطبيقات في التعدين والبناء

1. أساسيات تقنية تكسير الحجر الجيري المتنقلة

يُعد الحجر الجيري مادة ناعمة نسبيًا، حيث تبلغ صلابته النموذجية على مقياس موس حوالي 3، مما يجعله مناسبًا بشكل كبير لتقنيات التكسير المتنقلة القائمة على الكسارات الفكية والصدّامية والمخروطية وكسارات VSI. يجمع مصنع الحجر الجيري المتنقل بين هذه الكسارات مع المغذيات الاهتزازية والغرابيل والناقلات على هيكل بعجلات أو مجنزرات، بحيث تعمل العملية الكاملة — من الصخور الخام إلى الركام النهائي — كوحدة مدمجة قابلة للنقل وإعادة التمركز.

التكوينات الرئيسية للكسارات المتنقلة

الكسارة الفكية المتنقلة

تُستخدم وحدات الكسارات الفكية المتنقلة غالبًا ككسارات أولية للحجر الجيري المفجّر أو المقتلع، حيث تستقبل تغذية بحجم يصل إلى 600–1000 مم وتخفضها إلى حجم مناسب للنقل مثل 0–100 مم أو 0–200 مم. يوفر مبدأ التكسير بالضغط البسيط أداءً قويًا وتكاليف تآكل منخفضة عند التعامل مع الحجر الجيري الناعم إلى متوسط الصلابة.

الكسارة الصدمية المتنقلة

تستخدم الكسارات الصدمية المتنقلة دوّارًا عالي السرعة لتسريع الصخور باتجاه ألواح التكسير، مما ينتج نسبة اختزال عالية وشكلًا مكعبًا جيدًا للحبيبات. في تطبيقات الحجر الجيري، تُستخدم على نطاق واسع كآلات أولية أو ثانوية في مصانع متنقلة أحادية أو ثنائية المراحل، خصوصًا عندما تكون المنتجات المستهدفة هي مواد أساس الطرق وركام الخرسانة.

الكسارة المخروطية المتنقلة

تُستخدم مصانع الكسارات المخروطية المتنقلة عادةً في مراحل التكسير الثانوية والثالثية، حيث تكون هناك حاجة إلى منتج أكثر تحكمًا، ونسبة أقل من التسطيح، وتوزيع أضيق للأحجام. وهي شائعة في إنتاج الحجر الجيري الصناعي عالي النقاء وإنتاج الركام عالي الجودة.

خطوط التكسير المدمجة: فكي + مخروطي / فكي + صَدمي

تستخدم العديد من خطوط الحجر الجيري المتنقلة كسارة فكية على هيكل واحد للتكسير الأولي، ووحدة متنقلة ثانوية صدمية أو مخروطية مزودة بغربال مدمج للحصول على المقاسات النهائية. في هذا الترتيب، تنتج الكسارة الفكية مادة خشنة بحجم 0–200 مم، والتي يتم تقليل حجمها لاحقًا وفرزها إلى أجزاء قابلة للبيع مثل 0–5 مم، و5–20 مم، و20–30 مم في الوحدة الثانوية.

كسارة VSI المتنقلة للتشكيل

عندما تكون هناك متطلبات صارمة لشكل الركام — مثل ركام الخرسانة عالي الجودة أو حصى السكك الحديدية — تتم إضافة كسارة VSI متنقلة (كسارة تصادمية ذات عمود رأسي) كمرحلة ثالثة لتحسين الشكل المكعبي وملمس السطح. في الحجر الجيري، تعمل كسارات VSI غالبًا على تغذية مسبقة التكسير بحجم 4–40 مم لإنتاج ركام ناعم جيد الشكل ورمل مصنع.

تدفق العملية النموذجي في المصانع المتنقلة

يتبع خط الحجر الجيري المتنقل الكامل التسلسل التقليدي: التغذية → التكسير الأولي → التكسير الثانوي/الثالثي → الغربلة → التخزين.

التغذية

يستقبل المغذي الاهتزازي أو القادوس الحجر الجيري الخام سواءً من حفارة أو جرافة بعجلات أو شاحنات نقل لمسافات قصيرة، ثم يرسله بتدفق منتظم إلى الكسارة الأولية.

التكسير الأولي

تعمل الكسارة الفكية أو الصدمية الأولية على تقليل حجم الصخور الكبيرة إلى حجم يمكن التعامل معه (غالبًا 0–100 مم أو 0–200 مم) مناسب للناقلات والمعالجة اللاحقة.

التكسير الثانوي/الثالثي

تعمل الكسارة الصدمية أو المخروطية الثانوية على تقليل حجم المادة بشكل إضافي والتحكم في الحجم الأقصى والشكل، وقد تتبعها مرحلة ثالثة مثل VSI عند الحاجة إلى مواد دقيقة عالية الجودة.

الغربلة

تفصل الغرابيل الاهتزازية المدمجة الحجر الجيري المكسر إلى أحجام محددة (مثل 0–5 مم، و5–20 مم، و20–30 مم) داخل نفس الوحدة المتنقلة أو بواسطة محطة غربلة منفصلة ضمن خط الإنتاج.

التخزين

تُنشئ ناقلات التفريغ أكوام تخزين مباشرة حول المصنع، أو تنقل المواد إلى سيور متنقلة تقوم بتحويلها إلى ساحات تخزين مركزية أو مطاحن المواد الخام أو وحدات المعالجة اللاحقة.

يمكن وضع جميع هذه المراحل على هيكل واحد للتطبيقات المدمجة، أو تقسيمها إلى خطوط متعددة المراحل (أولي + ثانوي + غربلة) لتحقيق قدرات أعلى ومجموعات منتجات أكثر مرونة.

خيارات التنقل: بعجلات، مجنزرة، شبه متنقلة

تتوفر مصانع الحجر الجيري المتنقلة بعدة مفاهيم للتنقل، مصممة لتناسب بيئات التعدين أو الإنشاءات المختلفة.

الوحدات المثبتة على عجلات (المتنقلة بالإطارات)

يتم سحب الوحدات المثبتة على عجلات أو تشغيلها ذاتيًا بين مستويات التعدين أو الحفر أو مواقع العمل باستخدام الجرارات أو أنظمة قيادة خاصة بها مسموح بها على الطرق. وهي مناسبة لعمليات النقل لمسافات طويلة، والمحاجر المؤقتة، والمشاريع التي تتميز بطرق نقل ثابتة نسبيًا.

الوحدات المثبتة على مجنزرات (الزاحفة)

تتحرك الكسارات المثبتة على مجنزرات بواسطة هياكل سفلية زاحفة ويمكنها متابعة واجهة التعدين عن قرب، حتى على الأراضي الوعرة وغير المستوية. وتُستخدم على نطاق واسع في عمليات التكسير داخل الحفرة حيث تكون هناك حاجة إلى تحركات قصيرة ومتكررة مع تقدم عمليات التفجير.

شبه متنقلة

يتم تركيب الوحدات شبه المتنقلة على هياكل فولاذية أو قواعد خرسانية، لكنها مصممة ليتم نقلها بواسطة وسائل نقل ثقيلة كل عدة سنوات مع توسع الحفرة. وغالبًا ما تعمل كنقاط رئيسية في أنظمة التكسير والنقل داخل الحفرة (IPCC)، حيث تجمع بين قدرة الكسارات الكبيرة ودرجة من المرونة في إعادة التموضع.

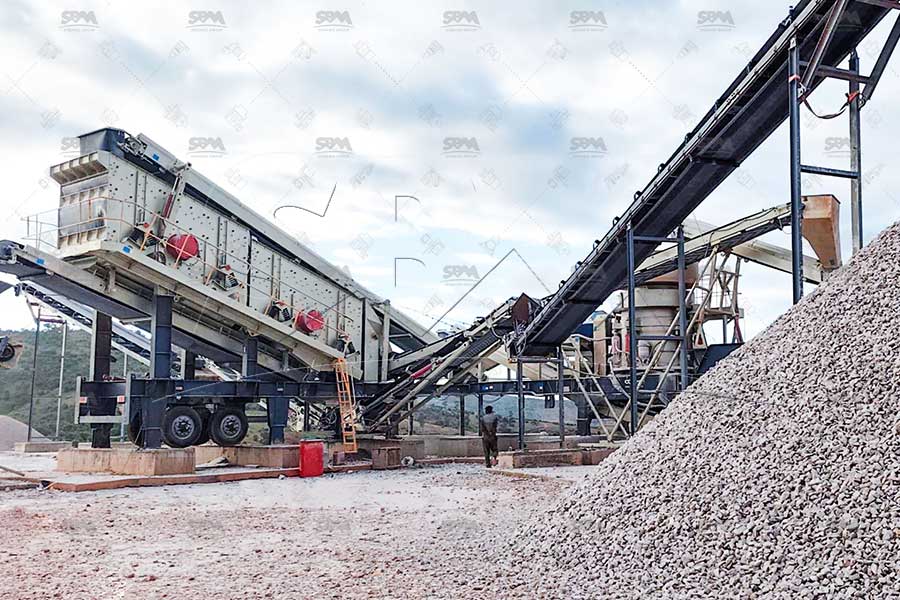

2. كسارات الحجر الجيري المتنقلة في تطبيقات التعدين

تعدين الحجر الجيري المكشوف والتكسير داخل الحفرة

في عمليات تعدين الحجر الجيري المكشوف، يمكن وضع الكسارات المتنقلة وشبه المتنقلة عند الحفرة أو داخلها، مما يقلل بشكل كبير مسافة النقل من واجهة التعدين إلى نقطة التكسير الأولي. وتستبدل عمليات النقل القصيرة بالشاحنات أو التغذية المباشرة من الحفارات إلى الكسارة داخل الحفرة الرحلات الطويلة والمكلفة إلى مصنع ثابت بعيد.

عادةً ما يتم إنتاج الحجر الجيري المكسر بأحجام 0–100 مم أو 0–200 مم، وهي أحجام مثالية للنقل عبر السيور إلى مصنع معالجة مركزي أو مصانع الأسمنت. كما أن دمج الكسارة ضمن نظام IPCC يسمح بتدفق مستمر للمواد عبر السيور، مما يقلل استهلاك الوقود والعمالة وتكاليف صيانة طرق النقل مقارنةً بالنماذج التي تعتمد بالكامل على نقل الشاحنات.

محاجر الحجر الجيري التابعة لمصانع الأسمنت

تدير العديد من مصانع الأسمنت محاجر حجر جيري خاصة بها، حيث تُستخدم الكسارات الأولية المتنقلة مباشرة عند واجهات التعدين المتغيرة. وفي هذه الحالة، تنتج وحدات الكسارات الفكية أو الصدمية المتنقلة تغذية مطاحن المواد الخام أو أحجامًا وسيطة يتم نقلها إلى مصانع التكسير والتجانس المركزية.

نظرًا لأن واجهة المحجر تتغير طوال عمر الرواسب وقد يتم فتح حفر جانبية جديدة، توفر الكسارات المتنقلة مرونة في إعادة التموضع مع الحد الأدنى من الأعمال المدنية ووقت التوقف. كما أن نقل الوحدة بالقرب من الواجهات الجديدة يحسن التعدين الانتقائي ويسمح بخلط درجات مختلفة من الحجر الجيري قبل دخولها في خليط المواد الخام، وهو أمر ضروري للحفاظ على استقرار كيمياء الكلنكر.

المعادن الصناعية والحجر الجيري الكيميائي

يُعد الحجر الجيري عالي النقاء ضروريًا في إزالة الكبريت من غازات المداخن، والصناعات الكيميائية، والأسمدة، وأسواق المعادن المتخصصة، حيث يكون التحكم الدقيق في الشوائب وحجم الجسيمات أمرًا إلزاميًا. توفر مصانع الكسارات المخروطية والصدمية المتنقلة المزودة بأنظمة غربلة مدمجة تحكمًا في الحجم الأقصى وتدرجات ضيقة وتقليلًا للتلوث من خلال تقليل خطوات مناولة المواد في المحجر.

من خلال وضع وحدة التكسير والغربلة بالقرب من كل طبقة عالية الجودة أو حفرة جانبية، يمكن للمشغلين الحفاظ على فصل الخامات ذات الجودة المختلفة وتجنب خلطها مع المناطق منخفضة الجودة أو الغنية بالطين.

عمليات التعدين الصغيرة والمتوسطة

بالنسبة لمناجم الحجر الجيري الصغيرة والمتوسطة، تعد الوحدات المتنقلة خيارًا جذابًا لأنها تتطلب نفقات رأسمالية أولية أقل من المصانع الثابتة الكاملة ويمكن تشغيلها بسرعة. ويمكن لوحدة متنقلة واحدة مزودة بكسارة فكية أو صدمية وشاشة صغيرة أن تبدأ إنتاج مواد قابلة للبيع خلال أيام من وصولها إلى الموقع.

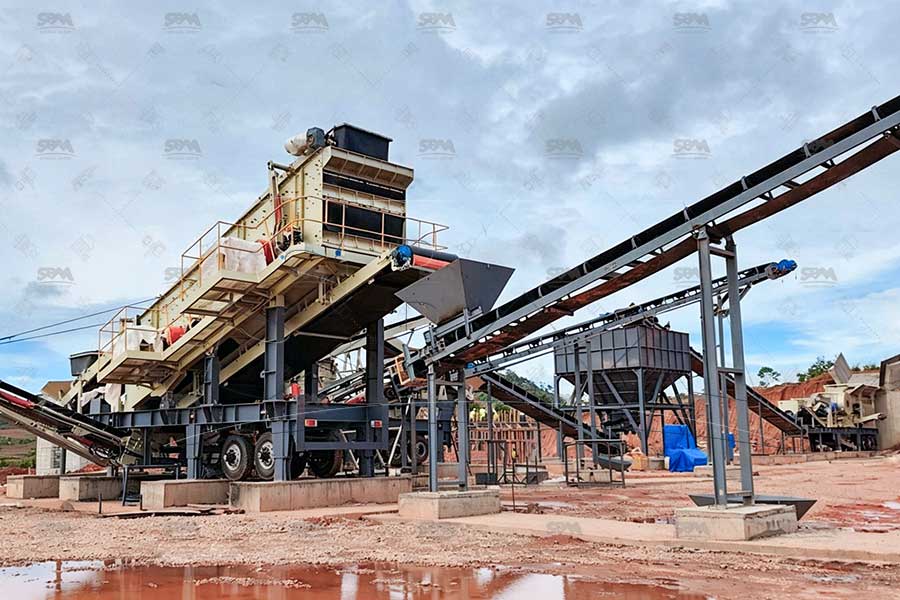

3. كسارات الحجر الجيري المتنقلة في الإنشاءات والبنية التحتية

الركام المستخدم في إنشاء الطرق

تُستخدم مصانع الحجر الجيري المتنقلة على نطاق واسع لإنتاج مواد الأساس وتحت الأساس مثل 0–31.5 مم و0–63 مم مباشرة في مشاريع الطرق أو بالقرب منها. ويسمح وضع المصنع على طول طريق سريع أو طريق ريفي للمقاولين بتكسير الحجر الجيري المحلي المستخدم في أعمال التربة، مما يقلل الاعتماد على شراء الركام الخارجي ومسافات نقل الشاحنات الطويلة.

في إنشاء السكك الحديدية، يمكن للكسارات المتنقلة الموجودة على طول المسار معالجة حجر الحجر الجيري المستخدم في طبقات الأساس والطبقات السفلية بالقرب من مقاطع السكك الجديدة. ويمكن نقل الوحدات المثبتة على مجنزرات من قسم إلى آخر مع تقدم أعمال الإنشاء، مما يحافظ على إمداد مستمر بالحجر المكسر لطبقات التأسيس وأنظمة التصريف.

مواد البناء والخرسانة الجاهزة

تستخدم مصانع الخرسانة الجاهزة ومصانع البلوك بشكل متزايد عمليات تكسير الحجر الجيري المتنقلة في الموقع أو بالقرب منه لضمان إمداد موثوق بالركام. ويساعد إنتاج مواد مثل الحجر الجيري بحجم 4–10 مم و10–20 مم حسب الطلب على تقليل الاعتماد على المحاجر الخارجية وتحقيق استقرار في الخدمات اللوجستية للمشاريع الحضرية أو النائية.

يلعب شكل المنتج دورًا أساسيًا في أداء الخرسانة، ولذلك غالبًا ما يتم اختيار مراحل التكسير الصدمي أو كسارات VSI المتنقلة لإنتاج ركام أكثر تكعيبًا مع ملمس سطحي جيد. وتعمل هذه الآلات على تحسين ناتج الكسارات الفكية أو المخروطية الأولية، مما يحسن كثافة التراص ويقلل استهلاك الأسمنت لتحقيق فئة مقاومة معينة.

الحجر الجيري الناتج عن مواقع الإنشاء والهدم

في مشاريع إعادة الإعمار والتجديد الحضري، يمكن معالجة الحجر الجيري الموجود في الأساسات والأرصفة والمنشآت باستخدام الكسارات الصدمية المتنقلة كجزء من عمليات الهدم وإعادة التدوير. وعند دمج الوحدات المتنقلة مع مصانع إعادة تدوير مخلفات البناء والهدم (CDW)، فإنها تتعامل مع تدفقات مواد مختلطة حيث يتواجد الحجر الجيري مع الخرسانة والطوب والأسفلت.

من خلال تكسير وغربلة هذه المواد بالقرب من موقع العمل، يمكن للمقاولين استعادة الركام القابل للاستخدام لأعمال الردم أو أساسات الطرق أو الخرسانة، مع تقليل كميات النفايات التي يتم التخلص منها وتقليل حركة الشاحنات المتجهة إلى مكبات النفايات. ويدعم هذا النهج ممارسات الاقتصاد الدائري في المناطق التي يمثل فيها الحجر الجيري مادة بناء رئيسية.

التكسير المؤقت لمشاريع البنية التحتية الكبيرة

تنتج مشاريع البنية التحتية الكبرى مثل الأنفاق والجسور والسدود والموانئ والمطارات غالبًا كميات كبيرة من مخلفات الحجر الجيري التي يمكن تحويلها إلى ركام يستخدم في الإنشاءات. وتقوم المصانع المتنقلة المنتشرة مؤقتًا في هذه المواقع بمعالجة نواتج حفر الأنفاق أو الصخور الناتجة عن أعمال الحفر وتحويلها إلى مواد بمقاسات محددة لاستخدامها في السدود الترابية والمنصات والخرسانة.

نظرًا لأن هذه المشاريع تتقدم بشكل خطي أو تمتد على مساحات واسعة، فإن القدرة على نقل الكسارة مع تحرك جبهة العمل تمثل ميزة رئيسية. ويمكن نقل الوحدات المثبتة على مجنزرات أو عجلات على مراحل على طول ممرات تمتد لمسافة 50–100 كم أو عبر مجمعات صناعية واسعة، مع الحفاظ على قرب عمليات التكسير من نقطة توليد المخلفات الصخرية.

5. تكوينات خطوط الإنتاج النموذجية

توضح التكوينات التالية الإعدادات الشائعة لتكسير الحجر الجيري المتنقل، بما يتوافق مع نطاقات القدرات الإنتاجية المختلفة.

جدول أمثلة التكوينات

نطاق التطبيق	السعة النموذجية	التكوين الرئيسي للوحدة المتنقلة	المنتجات النموذجية
مشروع صغير (الطرق المحلية، المحاجر الصغيرة)	30–80 طن/ساعة	كسارة فكية متنقلة واحدة أو كسارة صدمية متنقلة مدمجة مزودة بغربال مدمج	0–31.5 مم، 0–63 مم لمواد الأساس وتحت الأساس؛ وكسور صغيرة من ركام الخرسانة
محجر متوسط أو مشروع إقليمي	100–250 طن/ساعة	كسارة فكية متنقلة للتكسير الأولي؛ كسارة صدمية متنقلة مع غربال للتكسير الثانوي والتشطيب	مواد وسيطة بحجم 0–100 مم أو 0–200 مم؛ وركام بأحجام 0–5، 5–20، 20–30 مم للخرسانة وطبقات أساس الطرق
إنتاج ركام كبير أو مصنع أسمنت	300–500 طن/ساعة	كسارة فكية أولية (متنقلة أو شبه متنقلة)؛ كسارة صدمية أو مخروطية ثانوية؛ وحدة غربلة مستقلة؛ مع إمكانية إضافة كسارة VSI كمرحلة ثالثة	كميات كبيرة من مواد 0–100 مم أو 0–200 مم للنقل عبر السيور؛ ركام متعدد الأحجام؛ مواد دقيقة مشكلة ورمل مصنع

يمكن تكييف هذه التكوينات بسهولة لتناسب الأسواق المحددة من خلال تغيير نماذج الكسارات وأحجام الغرابيل وأنواع التنقل، على سبيل المثال استخدام الوحدات المجنزرة في الحفر المفتوحة الوعرة والوحدات المثبتة على عجلات لمشاريع ممرات الطرق السريعة.

6. أمثلة مصغرة على نمط دراسات الحالة

الحالة 1: كسارة حجر جيري متنقلة في محجر أسمنت نائي

يقوم منتج أسمنت يدير محجر حجر جيري نائي مفتوح الحفرة ومخصصًا لتغذية مصنع الأسمنت بتركيب كسارة فكية متنقلة مثبتة على مجنزرات عند حافة الحفرة، مع تغذية مباشرة من الحفارة. تنتج الوحدة مادة بحجم 0–150 مم، يتم نقلها بواسطة نظام سيور إلى مطحنة المواد الخام التي تبعد عدة كيلومترات، مما يؤدي إلى الاستغناء عن أسطول كبير من شاحنات النقل. ومع تعمق الحفرة، يتم نقل الكسارة إلى داخل الحفرة باستخدام مجنزراتها، مما يحافظ على مسافات نقل قصيرة ويحقق استقرارًا في تكاليف الوقود والصيانة.

الحالة 2: مواد أساس الطرق السريعة على طول مسار بطول 100 كم

يقوم مقاول طرق حصل على مشروع تطوير طريق سريع بطول 100 كم بنشر كسارة صدمية متنقلة مثبتة على عجلات ومزودة بغربال مدمج في قطاعات متتالية على طول المسار. تتم معالجة مصادر الحجر الجيري المحلية الموجودة على طول الطريق إلى مواد أساس وتحت أساس بأحجام 0–31.5 مم و0–63 مم مباشرة بالقرب من أعمال الحفر والردم، مما يقلل كميات الركام المستورد وحركة الشاحنات.

6. الأسئلة الشائعة

1. ما نوع الكسارة الأفضل للحجر الجيري في المصنع المتنقل؟

بالنسبة لمعظم تطبيقات الحجر الجيري، تُفضل الكسارات الصدمية المتنقلة لأنها تجمع بين نسب اختزال عالية وشكل مكعبي جيد للمنتج، بينما تُستخدم الكسارات الفكية المتنقلة على نطاق واسع كوحدات أولية عندما يكون حجم التغذية كبيرًا.

2. ما القدرات الإنتاجية التي يمكن لكسارات الحجر الجيري المتنقلة التعامل معها؟

تغطي الوحدات التجارية نطاقًا واسعًا من القدرات، بدءًا من حوالي 50–100 طن/ساعة للآلات المدمجة الخاصة بالمقاولين وحتى 400–600 طن/ساعة للمصانع المتنقلة الثقيلة المخصصة للمحاجر، وذلك حسب التكوين وخصائص المواد.

3. هل يمكن للكسارة المتنقلة إنتاج جميع أحجام الركام المطلوبة لأعمال الطرق والخرسانة؟

نعم، عند تجهيزها بأنظمة غربلة مناسبة، وعند الحاجة إضافة مرحلة تكسير ثانوية أو ثالثية، يمكن لمصانع تكسير وغربلة الحجر الجيري المتنقلة إنتاج عدة مقاسات قياسية مستخدمة في الأسفلت والخرسانة.

4. هل تناسب كسارات الحجر الجيري المتنقلة تجهيز المواد الخام لمصانع الأسمنت؟

تُستخدم غالبًا كوحدات أولية أو شبه متنقلة في محاجر الحجر الجيري التي تغذي مصانع الأسمنت، خصوصًا عندما تتقدم منطقة الاستخراج أو عندما تكون هناك حاجة إلى بدء الإنتاج قبل إنشاء مصنع ثابت كبير.

5. كيف تتعامل كسارات الحجر الجيري المتنقلة مع متطلبات الغبار والبيئة؟

يمكن تجهيز معظم الوحدات الحديثة بأنظمة رش المياه، ومعدات التحكم في الغبار، وإجراءات تقليل الضوضاء، مما يساعدها على الامتثال للوائح المحاجر ومشاريع الإنشاءات الحضرية عند تشغيلها بالشكل الصحيح.
