أهم 5 آلات تُستخدم في محطة تكسير حصى الأنهار

تُستخدم ركام حصى الأنهار على نطاق واسع في البناء، وإنشاء الطرق، وإنتاج الخرسانة، وتنسيق الحدائق، وإنتاج الرمل المُصنَّع. وتجعلها قوتها ومتانتها ومقاومتها للعوامل الجوية مواد خام قيّمة لإنتاج ركام عالي الجودة لأعمال البناء. ومع ذلك، فإن حصى الأنهار عادةً ما يكون صلبًا وكثيفًا وشديد التآكل للمعدات، مما يجعل تكسيره أكثر صعوبة مقارنةً بالمواد الأقل صلابة، مثل الحجر الجيري.

يتكون مصنع تكسير حصى الأنهار المصمم جيدًا عادةً من خمسة أنواع رئيسية من المعدات: وحدة تغذية اهتزازية، وكسارة فكية، وكسارة مخروطية، وغربال اهتزازي، وآلة لصنع الرمل من نوع VSI. تؤدي كل آلة وظيفة محددة، بدءًا من تغذية المواد الخام وتقليل حجم الحصى الكبيرة، وصولًا إلى فصل الركام النهائي وإنتاج الرمل المُصنَّع.

يعتمد التكوين الفعلي للمعدات على حجم الحصى الوارد، والطاقة الإنتاجية المطلوبة، وأحجام الركام المستهدفة، وما إذا كان المصنع يحتاج إلى إنتاج الرمل بالإضافة إلى الركام الخشن.

يوضح هذا الدليل كيفية عمل هذه الآلات الخمس، وكيفية اختيار المعدات المناسبة، وكيفية دمجها في خط تكسير فعال لحصى الأنهار.

1. لماذا يختلف تكسير حصى الأنهار عن تكسير أنواع الأحجار الأخرى؟

تتميز حصى الأنهار عادةً ببنية صلبة وكثيفة وأسطح مستديرة طبيعيًا. لذلك، ينبغي أن يعتمد اختيار المعدات على الصلابة الفعلية للمواد المغذية ودرجة تآكلها للمعدات، وليس على اسم المادة وحده. وعلى وجه الخصوص، قد تتسبب حصى الأنهار الغنية بالكوارتز في ظروف تكسير وتآكل صعبة.

هناك ثلاث خصائص تؤثر في تصميم المصنع:

• تجعل الصلابة العالية تقليل حجم المواد أكثر صعوبة، كما تؤثر في اختيار مراحل التكسير.
• تزيد الخصائص الكاشطة من تآكل ألواح الفك وبطانات الكسارة المخروطية ومكونات آلات صنع الرمل.
• تؤثر الأسطح المستديرة في طريقة دخول المواد إلى حجرة التكسير وسلوكها داخلها، مما يجعل اختيار فتحات التغذية المناسبة والتحكم في معدل التغذية أمرًا مهمًا.

بالمقارنة مع الحجر الجيري الأقل صلابة والأقل تسببًا في التآكل، غالبًا ما تتطلب حصى الأنهار الصلبة استراتيجية مختلفة للتكسير الثانوي. ويُنظر عادةً في استخدام الكسارات التصادمية مع الحجر الجيري الأقل كشطًا، لأنها تجمع بين تقليل الحجم وتحسين شكل الجزيئات. أما حصى الأنهار الأكثر صلابة وكشطًا، فمن الشائع معالجتها باستخدام كسارة فكية تتبعها كسارة مخروطية. ويمكن بعد ذلك استخدام كسارة VSI لتحسين شكل الجزيئات أو إنتاج الرمل عند الحاجة.

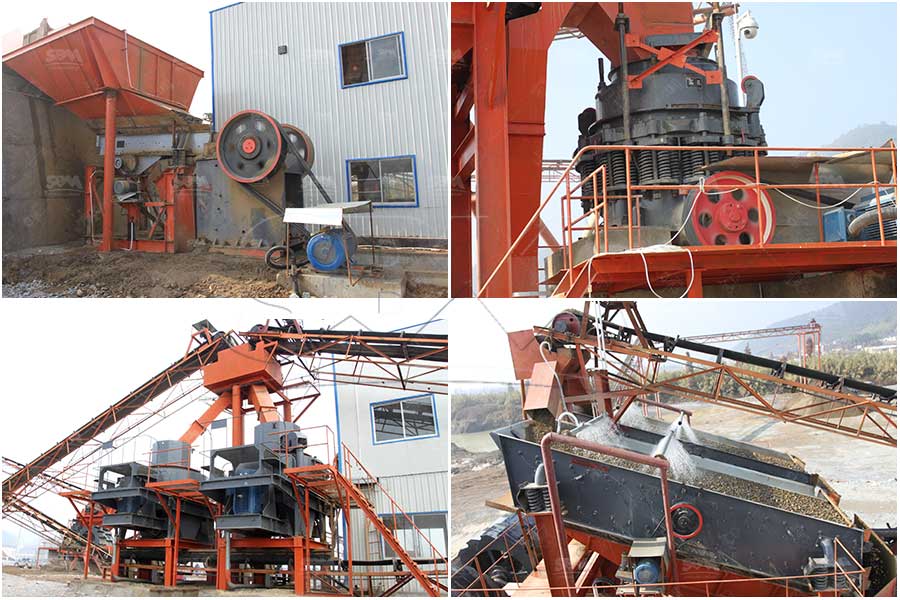

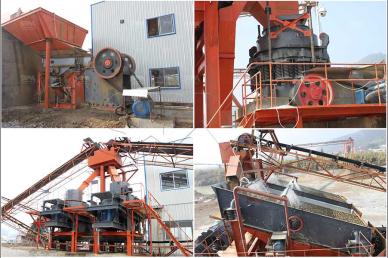

2. أفضل 5 آلات مستخدمة في مصنع تكسير حصى الأنهار

1. وحدة التغذية الاهتزازية — التحكم في تغذية المواد

تُركَّب وحدة التغذية الاهتزازية عادةً بين قادوس التغذية والكسارة الفكية الأولية. وتعمل على نقل حصى الأنهار الخام إلى دائرة التكسير بمعدل يمكن التحكم فيه، مما يساعد على الحفاظ على إمداد منتظم بالمواد بدلًا من السماح بدخول دفعات غير منتظمة إلى الكسارة.

تتضمن بعض وحدات التغذية قسمًا شبكيًا أوليًا يفصل المواد الأصغر حجمًا قبل التكسير الأولي. ويمكن أن يقلل هذا الفصل المسبق من الحمل غير الضروري على الكسارة، كما يساعد على التحكم في المواد الناعمة والأوساخ الموجودة في التغذية الواردة. وتعتمد الحاجة إلى هذا القسم على طبيعة المواد الخام والعملية المقترحة.

ينبغي للمشترين تحديد ما يلي:

• الحد الأقصى لحجم الحصى.
• معدل التغذية المطلوب.
• ما إذا كان الفصل المسبق ضروريًا.
• حجم وخصائص المواد التي ينبغي أن تتجاوز الكسارة الأولية دون دخولها.

وحدة التغذية الاهتزازية هي معدة لتغذية المواد وليست كسارة. وفي عملية معالجة حصى الأنهار التقليدية، تتمثل مهمتها في إمداد الكسارة الفكية الأولية بالمواد بصورة منتظمة؛ فهي لا تنفذ عملية تقليل الحجم الرئيسية.

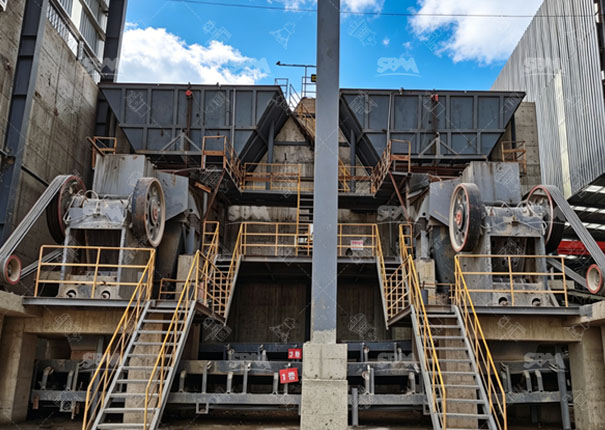

2. الكسارة الفكية — تقليل الحجم في المرحلة الأولية

تتولى الكسارة الفكية تنفيذ أول مرحلة رئيسية من التكسير. فهي تقلل حجم الحصى الكبيرة إلى مواد يمكن للمعدات اللاحقة معالجتها، والتي تكون عادةً كسارة مخروطية ضمن دائرة تكسير متدرجة للصخور الصلبة.

يتطلب اختيار الكسارة الفكية مطابقة فتحة التغذية وظروف التشغيل مع المواد الواردة الفعلية. وينبغي للمشترين مراعاة أربعة عوامل رئيسية:

• فتحة التغذية: يجب أن تستوعب أكبر أحجام الحصى المتوقعة.
• حجم الجزيئات الواردة: يجب مراعاة الحجم الأقصى والتوزيع العام لأحجام المواد المغذية.
• الإنتاجية المطلوبة: يجب أن تكون الكسارة قادرة على تلبية هدف الإنتاج للمصنع.
• ضبط فتحة التفريغ: يجب أن ينتج المخرج مواد مناسبة للمرحلة التالية.

يربط ضبط فتحة التفريغ بين التكسير الأولي والتكسير الثانوي. فإذا كانت المواد الخارجة من الكسارة الفكية أكبر من أن تستوعبها حجرة الكسارة المخروطية المختارة، فسيتراجع أداء المراحل اللاحقة. وفي المقابل، فإن مطالبة مرحلة التكسير الأولي بتحقيق تقليل مفرط للحجم قد تخل بتوازن الطاقة الإنتاجية المستهدف. لذلك، ينبغي تحديد أحجام الكسارتين الفكية والمخروطية بصورة متكاملة.

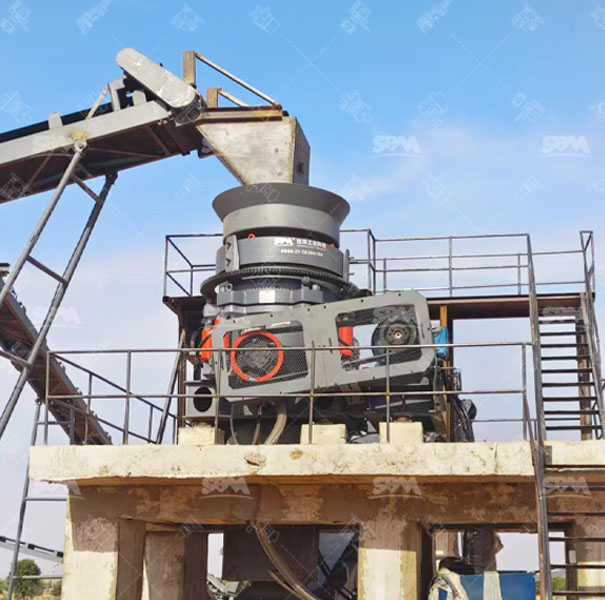

3. الكسارة المخروطية — التكسير الثانوي للحصى الصلبة

تأتي الكسارة المخروطية عادةً بعد الكسارة الفكية. وتتمثل وظيفتها في تقليل حجم المواد المكسرة أوليًا بدرجة إضافية، لإنتاج مواد مناسبة للغربلة النهائية للركام أو للمعالجة اللاحقة باستخدام كسارة VSI.

تؤثر صلابة المواد وخصائصها الكاشطة بدرجة كبيرة في الاختيار بين التكسير المخروطي والتكسير التصادمي. وبالنسبة إلى حصى الأنهار الأكثر صلابة، تُعد الكسارة المخروطية خيارًا شائعًا للتكسير الثانوي. ويُستخدم التكسير بالضغط على نطاق واسع لمعالجة الصخور الصلبة والكاشطة، بينما يعتمد مدى ملاءمة الكسارات التصادمية بدرجة أكبر على ظروف التآكل والمنتج المطلوب.

تشمل الجوانب المهمة عند الاختيار ما يلي:

• تكوين حجرة التكسير: يجب مطابقة الحجرة مع حجم التغذية ومهمة التكسير.
• حجم التغذية: يجب التأكد من ملاءمة المواد الخارجة من الكسارة الفكية.
• ضبط فتحة التفريغ: تحقيق التوازن بين تقليل الحجم والطاقة الإنتاجية ومتطلبات المراحل اللاحقة.
• أحجام المنتجات المستهدفة: تحديد ما إذا كانت الكسارة المخروطية ستنتج ركامًا قابلًا للبيع، أو مواد تغذية لكسارة VSI، أو كليهما.

ينبغي أيضًا إمداد الكسارة المخروطية بالمواد بمعدل منتظم يمكن التحكم فيه. ويمكن أن يساعد قادوس وسيط وترتيب تغذية مناسب على تنسيق مرحلتي التكسير الأولي والثانوي، بدلًا من انتقال تقلبات التغذية عند الكسارة الفكية مباشرةً عبر دائرة التكسير بأكملها.

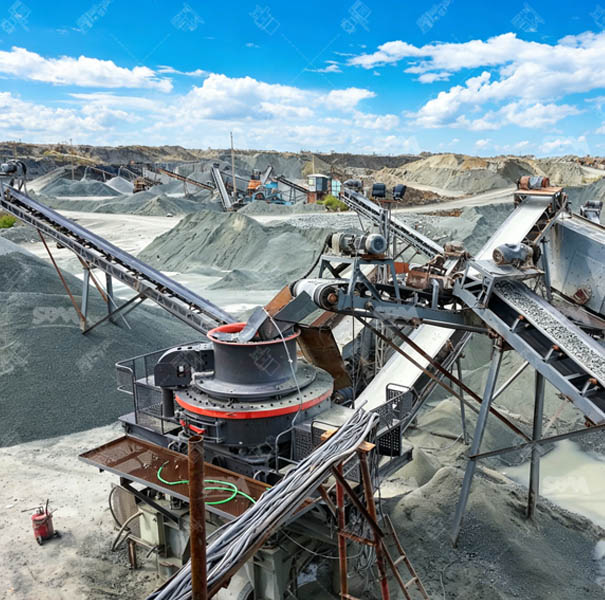

4. آلة صنع الرمل VSI — إنتاج الرمل وتحسين شكل الجزيئات

تعالج الكسارة ذات العمود الرأسي، المعروفة اختصارًا باسم VSI، المواد ذات الأحجام المناسبة القادمة من مراحل التكسير السابقة. وتُستخدم عادةً لإنتاج الرمل المُصنَّع وتحسين شكل الجزيئات. ويمكن أن ينتج التكسير داخل كسارة VSI باستخدام تصادم الصخور بالصخور جزيئات مكعبة الشكل ومتجانسة التدرج، وهي مناسبة لتطبيقات الخرسانة والمونة.

يختلف إنتاج الركام الخشن عن إنتاج الرمل المُصنَّع من حيث طبيعة العملية. إذ يركز إنتاج الركام الخشن على الحصول على فئات حبيبية أكبر بأحجام محددة، بينما يتطلب إنتاج الرمل المُصنَّع تكسيرًا أدق وشكلًا مناسبًا للجزيئات والتحكم في التدرج النهائي ومحتوى المواد فائقة النعومة. وقد تكون هناك حاجة إلى التصنيف إلى جانب التكسير والغربلة، وفقًا للمواصفات المطلوبة.

ينبغي للمشترين تقييم ما يلي:

• متطلبات التغذية، بما في ذلك الحد الأقصى المسموح به لحجم المواد.
• التدرج الحبيبي المطلوب للرمل.
• شكل الجزيئات المطلوب.
• تكاليف التآكل المتوقعة ومتطلبات الصيانة.
• ما إذا كانت هناك حاجة إلى فصل إضافي للمواد الناعمة.

تُعد كسارة VSI اختيارية في المصانع التي تنتج الركام فقط. فإذا كانت الكسارة الفكية والكسارة المخروطية والغرابيل تنتج بالفعل ركامًا بأحجام وأشكال مقبولة، فقد لا تكون هناك حاجة إلى مرحلة تكسير إضافية. وفي خطوط إنتاج الرمل من حصى الأنهار، توضع كسارة VSI عادةً بعد التكسير الأولي والثانوي، بمجرد استيفاء مواد التغذية لمتطلبات الآلة.

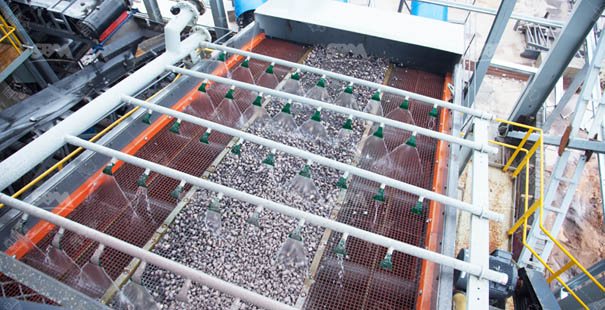

5. الغربال الاهتزازي — فصل المنتجات النهائية

يفصل الغربال الاهتزازي المواد المكسرة إلى فئات مختلفة وفقًا لأحجام المنتجات. وتتحرك المواد فوق أسطح غربلة مزودة بفتحات بأحجام مختلفة، مما يسمح للجزيئات الأصغر بالمرور عبر الفتحات، بينما تستمر الجزيئات الأكبر في الحركة على سطح الغربال. ويمكن توجيه المواد الناتجة إلى أكوام تخزين منفصلة أو إعادتها إلى الكسارة لمزيد من التكسير.

في دائرة التكسير المغلقة، تُعاد المواد الأكبر من الحجم المطلوب إلى الكسارة المناسبة بدلًا من نقلها إلى مخزون المنتجات النهائية. ويساعد ذلك على الحفاظ على الحد الأقصى المحدد لحجم المنتج.

ينبغي أن يأخذ الاختيار في الاعتبار ما يلي:

• عدد المنتجات النهائية المطلوبة.
• عدد أسطح الغربلة.
• أحجام فتحات الغربلة.
• الإنتاجية المطلوبة.
• خصائص المواد المغذية التي تؤثر في كفاءة الغربلة.

على سبيل المثال، يمكن لتصميم عملي لمصنع معالجة حصى الأنهار باستخدام غربال اهتزازي ذي سطحين أن يفصل المواد إلى ثلاثة تيارات: المواد المحتجزة فوق السطح العلوي، والمواد التي تمر عبر السطح العلوي وتُحتجز على السطح السفلي، والمواد التي تمر عبر السطحين معًا.

ومع ذلك، لا يعني وجود ثلاثة تيارات تفريغ بالضرورة الحصول على ثلاثة منتجات قابلة للبيع ذات تدرجات حبيبية مختلفة. فإذا كان التيار العلوي يحتوي على مواد أكبر من الحجم المطلوب ويُعاد إلى الكسارة، فقد لا تكون المنتجات النهائية سوى التيارات المتبقية. لذلك، يجب اختيار الغربال وفقًا للمنتجات الفعلية وخطة إعادة تدوير المواد.

3. كيف تعمل هذه الآلات الخمس معًا؟

يتبع خط إنتاج متكامل لمعالجة حصى الأنهار وإنتاج الركام والرمل المُصنَّع التسلسل التالي عادةً:

قادوس التغذية ← وحدة التغذية الاهتزازية ← الكسارة الفكية ← الكسارة المخروطية ← الغربلة ← توجيه المواد المناسبة إلى كسارة VSI ← الغربلة النهائية ← أكوام تخزين المنتجات النهائية.

يمكن تقسيم العملية إلى خمس خطوات:

• التغذية المتحكم فيها: تزود وحدة التغذية الكسارة الفكية بالمواد، وقد تزيل بعض المواد الناعمة قبل التكسير.
• التكسير الأولي: تقلل الكسارة الفكية حجم الحصى الكبيرة.
• التكسير الثانوي:تقلل الكسارة المخروطية حجم المواد بدرجة إضافية.
• فصل المنتجات: تستخلص الغرابيل الركام المطابق للمواصفات وتحدد المواد التي تحتاج إلى معالجة إضافية.
• إنتاج الرمل وضبط التدرج النهائي: تُوجَّه المواد المختارة إلى كسارة VSI، ثم تمر بمرحلة الغربلة، وبمرحلة التصنيف عند الحاجة.

تُعاد المواد الأكبر من الحجم المطلوب إلى مرحلة التكسير المناسبة. ويمكن للمواد التي تستوفي بالفعل مواصفات الركام تجاوز كسارة VSI، مما يمنع التكسير الإضافي غير الضروري. وتعتمد المواقع الدقيقة للغرابيل ومسارات إعادة المواد على المنتجات المستهدفة.

يجب أن تأخذ الطاقة الإنتاجية للمصنع أحمال إعادة التدوير في الاعتبار. ففي دائرة التكسير المغلقة، تتعامل الكسارة المخروطية والغربال مع المواد الجديدة بالإضافة إلى المواد كبيرة الحجم المعاد تدويرها، ولذلك قد يتجاوز حمل التشغيل معدل التغذية الجديدة. وتُعد مطابقة الطاقات الإنتاجية للمعدات أمرًا ضروريًا لمنع حدوث اختناق في المراحل اللاحقة.

4. أمثلة على تكوينات مصانع تكسير حصى الأنهار

توفر التكوينات التالية نقاط انطلاق للتصميم وليست تصميمات ثابتة. وينبغي أن يستند الاختيار النهائي إلى حجم التغذية ومتطلبات تقليل الحجم والإنتاجية ومواصفات المنتجات.

متطلبات المصنع	التكوين المعتاد للمعدات
إنتاج الركام الخشن الأساسي	وحدة تغذية + كسارة فكية + غربال اهتزازي
إنتاج الركام بأحجام متعددة	وحدة تغذية + كسارة فكية + كسارة مخروطية + غربال متعدد الأسطح
تقليل أكبر للحجم والتحكم في التدرج الحبيبي	وحدة تغذية + كسارة فكية + كسارة مخروطية + غربلة بدائرة مغلقة
إنتاج الركام والرمل المُصنَّع	وحدة تغذية + كسارة فكية + كسارة مخروطية + كسارة VSI + غرابيل

لا يكون التكوين الأساسي الذي يجمع بين الكسارة الفكية والغربال مناسبًا إلا عندما تسمح خصائص التغذية والمنتجات المطلوبة للكسارة الفكية بتحقيق تقليل الحجم اللازم. وقد تتطلب المنتجات الأصغر حجمًا أو الأكثر دقة في المواصفات تكسيرًا ثانويًا وإعادة تدوير المواد الأكبر من الحجم المطلوب.

يمكن أن تستخدم تكوينات إنتاج الركام متعدد الأحجام والتكسير بالدائرة المغلقة الأنواع الرئيسية نفسها من الآلات. ويكمن الاختلاف بينهما في طريقة توجيه المواد: إذ تعيد الدائرة المغلقة المواد كبيرة الحجم إلى الكسارة لمزيد من تقليل الحجم، بدلًا من اعتبار جميع المواد الخارجة من الغربال منتجات نهائية.

في إنتاج الركام والرمل المُصنَّع، يعالج مسار كسارة VSI المواد المختارة، بينما تستخلص الغرابيل الفئات الحبيبية المطلوبة. ويمكن إضافة مرحلة تصنيف للتحكم في فائض المواد فائقة النعومة عندما تتطلب مواصفات الرمل ذلك.

5. الخلاصة: إنشاء خط تكسير فعال لحصى الأنهار

تؤدي كل آلة وظيفة متميزة: تتحكم وحدة التغذية الاهتزازية في إمداد المواد، وتتولى الكسارة الفكية التكسير الأولي، وتوفر الكسارة المخروطية مزيدًا من التكسير للصخور الصلبة، وتنتج كسارة VSI الرمل أو تحسن شكل الجزيئات، بينما يفصل الغربال الاهتزازي المنتجات ويوجه المواد كبيرة الحجم لإعادة المعالجة.

لا يعني المصنع الفعال بالضرورة احتواءه على أكبر عدد من الآلات، بل يعتمد على اختيار المجموعة المناسبة لطبيعة التغذية والمنتجات النهائية. ابدأ بتحديد خصائص الحصى، والحد الأقصى لحجم المواد الواردة، والطاقة الإنتاجية المطلوبة، والتدرج الحبيبي المستهدف، ثم طابق مراحل التكسير وترتيب الغرابيل ودوائر إعادة تدوير المواد وفقًا لذلك. ويوفر هذا النهج القائم على تكامل النظام أساسًا أقوى لإنتاج الركام والرمل المُصنَّع بصورة موثوقة.
